一、設備概要

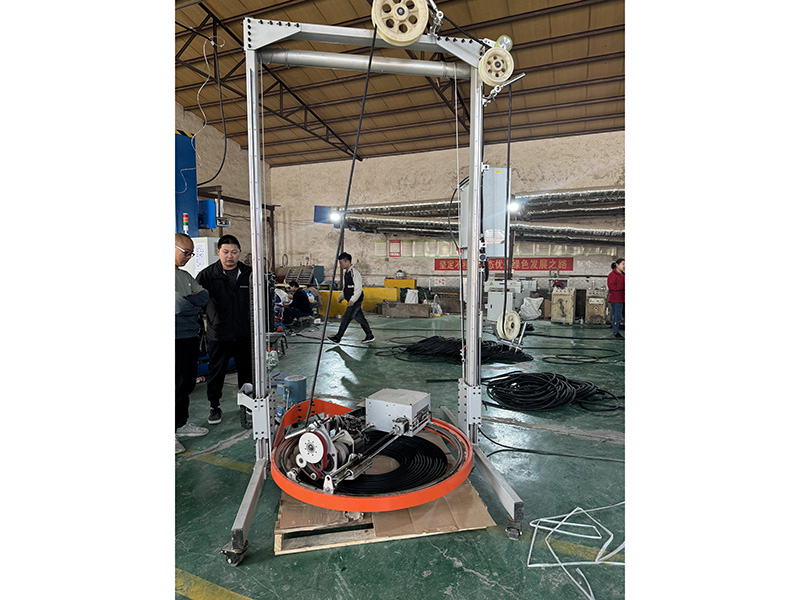

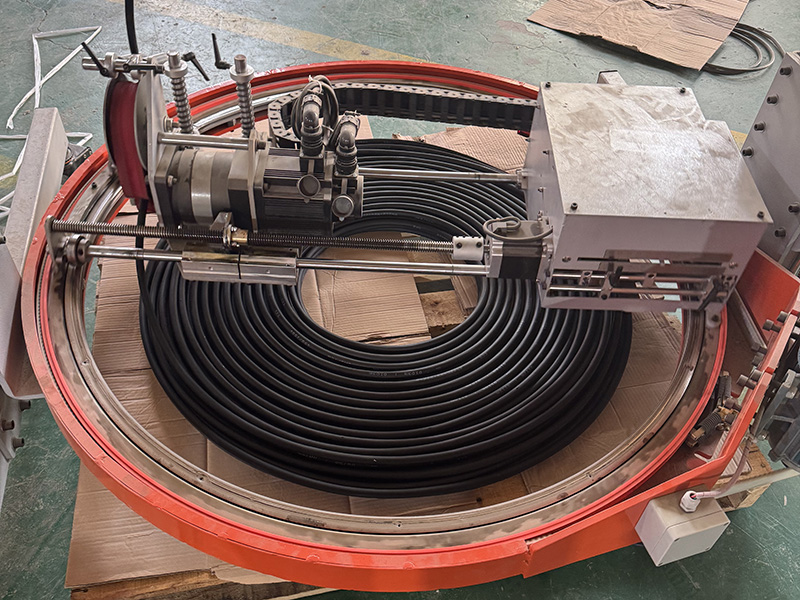

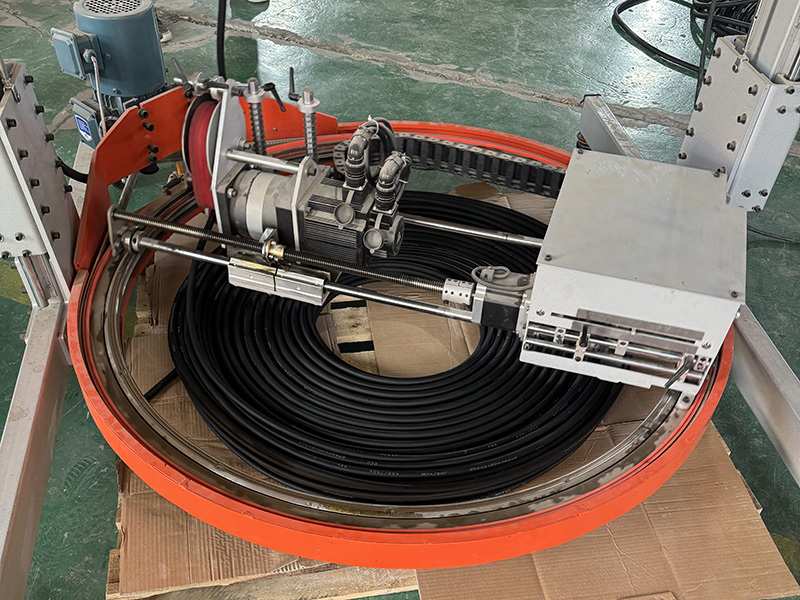

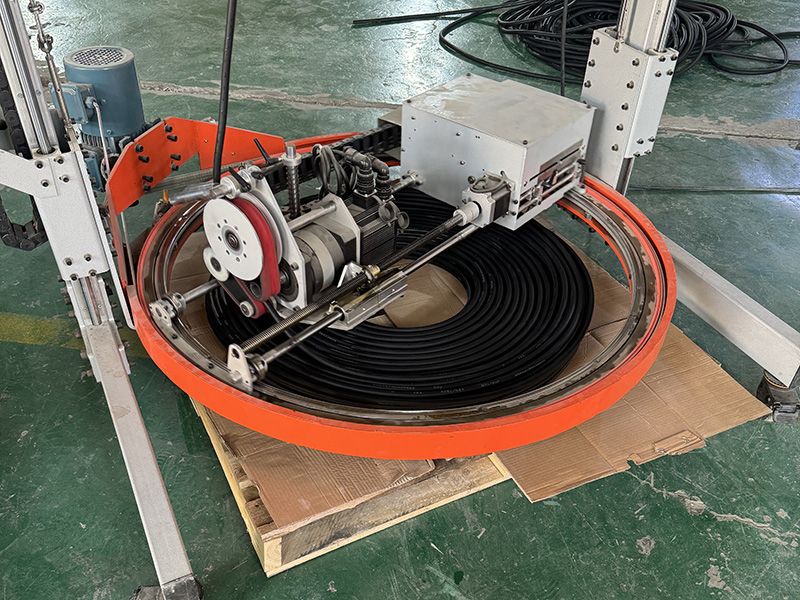

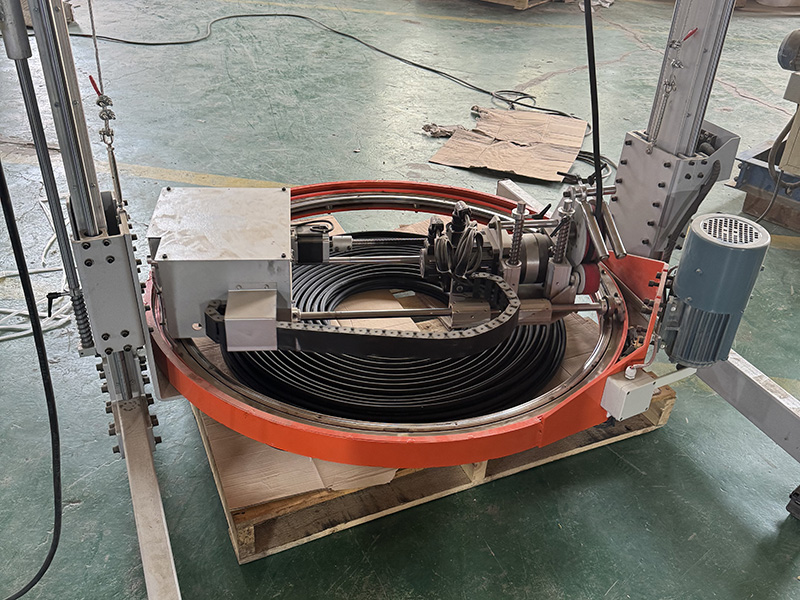

本設備采用開放式設計原則，無鈑金外罩，方便取纜。設備有橫向移動機構，升降運動機構，牽引機構，退扭機構，收纜機構等。

本設備常規參數設置采用觸摸屏設備，可手機控制操作，可根據不同線徑，不同線纜堆盤的直徑要求設置參數。

二、電氣配置概要

采用工業控制系統對設備進行有效控制，操作界面顯示信息簡介有效，易于理解及操作。關鍵軸向運動均采用伺服電機控制，精確穩定，保證了運行精度。整體電氣控制系統布局合理，安全穩定。

三、主要技術參數

四、主要配置表

五、平盤收線機安裝說明與要求

1、設備放置在水平地面，穩定放置。

2、安裝設備完畢后，拔出橫移機構上防攢動銷。

3、設備供電線廠家預留至拖鏈固定端，接入AC380V電源；使用方接入線纜的纖芯不小于2.5mm2;地線需另行引入控制箱地排。

六、收線前機械結構調整

1、收纜前按操作說明設置好相關參數，執行復位操作，操作完畢后測量機頭底點與托盤距離，使該距離≧50mm；如該距離<50mm，則向上移動升降機構下限位檢測開關位置，重復執行復位操作，反復執行該操作直至達到要求。

2、收纜前根據線纜直徑調整進線側和出線側過線輪寬度，使之與預收線纜匹配；注意調整后的過線輪寬度中心須與旋礦入線孔中心基本重合。

3、出線側過線輪壓線力度調整至過線轉動，輕按壓即停止轉動即可；壓線力度過大容易造成淤線。

注：

1、第 一項在初次放置托盤及每次更改托盤高度后須校正執行

2、在更換不同線徑的線纜收纜前必須先進性調整操作至達到要求方可進行正常收纜。
